Wozu dienen die Widerstände
an den Meßpotentiometern?

Wenn Ihnen das ohnedies nicht neu ist, dann isses ja gut!

Meßtechnik, Wiegetechnik, Längenmessung, Wegmessung, Fernbedienung, Fernkorrektur, Fernsteuerung, Fernwartung, Sollwerteingabe, Stellungsgeber, Positionsmelder

Ordentliche und erfahrene Meßtechniker schließen die teuren Meßpotentiometer von Wiegeköpfen oder Wegmeßeinrichtungen nicht direkt an Masse und die Referenzspannung an, sondern sie gönnen der Schaltung zwei Schutzwiderstände.

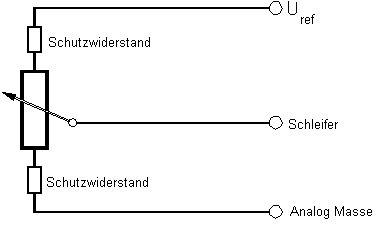

Prinzipschaltbild
 1. Betriebssicherheit bei Leiterbruch
Die Spannung, die der Computer am Schleifer mißt, liegt normalerweise immer etwas höher als 0V und etwas niedriger als die Referenzspannung. Bei einem Leiterbruch aber mißt der A/D - Wandler des Computers 0V oder volle Referenzspannung. Sogar ein Kurzschluß führt in den meisten Fällen dazu, daß der Computer ihn erkennt. Und weil er ein schlauer Computer ist, weiß er, daß das nicht stimmen kann und schlägt Alarm: Leiterbruch.

 2. Schutz des Potentiometers
Wenn einmal durch einen Fehler eine Verbindung vom Schleifer auf Masse oder Uref auftreten sollte, dann würde das teure Potentiometer durchbrennen, wenn der Schleifer in einer Endstellung ist. Mit den Schutzwiderständen aber ist der Schleiferstrom begrenzt.

Die Schutzwiderstände helfen auch während der Installationszeit, wenn ein Unglücksrabe die Anschlüsse vertauscht hat und die Spannung einschaltet. So blöd kann er das wahnsinnig komplizierte Bauelement (mit mehr als 2 Anschlüssen!) draußen fast gar nicht anschließen, daß er was ruiniert.

 Die Widerstände helfen nur dann, wenn sie sehr nahe am Potentiometer montiert und angeschlossen sind. Und es müssen stabile Widerstände sein, und auch der Bahnwiderstand des Potentiometers muß stabil sein.

 Dimensionierung:
Üblicherweise werden die Widerstände mit ca. 5% des Bahnwiderstandes dimensioniert, zB. 2 x 100W für ein 2 kW Pot. Mit 10V Referenzspannung wird dadurch die Signalspannung auf den Bereich 0,45 bis 9,55V eingeschränkt, aber das macht dem Computer nichts, er rechnet das einfach hoch. Er muß sowieso aus der Spannung umrechnen auf Meter oder Kilogramm. Und außerdem wird das Pot selten von Anschlag bis Anschlag betrieben, daher muß der Computer ohnedies mit Offset und Spanne rechnen.
